1. Struktur och designfunktioner hos hård ramstrandningsmaskin

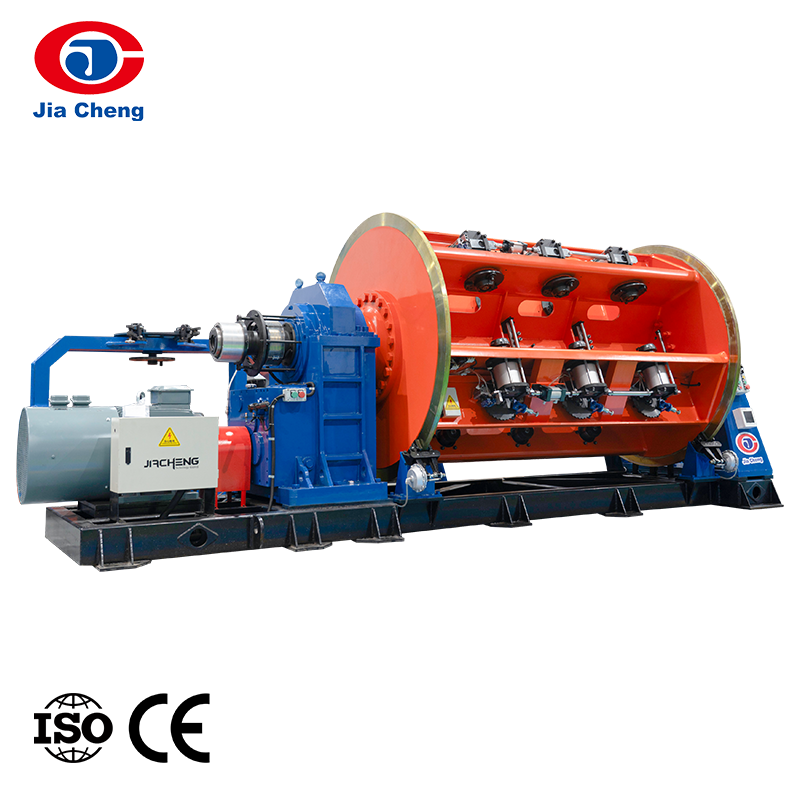

Den Strandningsmaskin för stel ram är en kritisk del av utrustningen i modern kabeltillverkning, designad för att leverera hög precision, strukturell stabilitet och långsiktig driftsäkerhet . Dess kärndesign kretsar kring en styv ramstruktur, vilket skiljer den från andra typer av strandningsmaskiner såsom rörformiga eller planetariska strander. Denna styva konstruktion säkerställer att maskinen kan arbeta i höga hastigheter samtidigt som den bibehåller minimala vibrationer, vilket garanterar en jämn strängkvalitet.
Den machine is primarily composed of a strong welded steel frame, multiple bobbin carriers, a central shaft, a transmission system, and an advanced electrical control system. The rigid frame supports multiple bobbins simultaneously, allowing for the production of large cross-section conductors. Each bobbin carrier is engineered to rotate smoothly and synchronously, ensuring uniform wire payout. The Den mekaniska styrkan hos ramen bidrar direkt till stabiliteten i strandningsprocessen , speciellt när det gäller koppar-, aluminium- eller legeringsledare.
Moderna strandningsmaskiner för stel ram är utrustade med intelligenta styrsystem, som ofta integrerar PLC och frekvensomvandlingsteknik. Dessa system tillåter förare att exakt kontrollera rotationshastighet, läggningslängd och spänning. Integrationen av automation minskar avsevärt manuella ingrepp och förbättrar produktionskonsistensen. Kl Jiangsu Jiacheng Technology Co., Ltd. , avancerade designkoncept tillämpas för att optimera maskinens styvhet, minska buller och förbättra energieffektiviteten, vilket säkerställer att kunder får utrustning som uppfyller internationella standarder.
En annan viktig designfunktion är spänningskontrollsystemet. Enhetlig spänning över alla trådar är avgörande för att producera högkvalitativa trådar. Maskinen använder mekaniska eller pneumatiska spänningsanordningar för att bibehålla konsekvent kraft, vilket förhindrar defekter som lösa trådar eller trådbrott. Dessutom är säkerhetsfunktioner som skyddskåpor, nödstoppssystem och automatiska smörjenheter inbyggda för att säkerställa säker och kontinuerlig drift.
Ur ett underhållsperspektiv är maskinen konstruerad för hållbarhet och enkel service. Högkvalitativa lager, växlar och transmissionskomponenter förlänger utrustningens livslängd samtidigt som stilleståndstiden minskar. Den modulära designen möjliggör också enklare utbyte av delar och uppgraderingar.
| Komponent | Funktionsbeskrivning |
|---|---|
| Styv ram | Ger övergripande strukturell stabilitet och vibrationskontroll |
| Spolehållare | Håll och rotera trådrullarna jämnt |
| Transmissionssystem | Driver rotation och synkroniserar maskinens rörelser |
| Spänningskontrollsystem | Upprätthåller konsekvent trådspänning |
| PLC styrsystem | Möjliggör exakt och automatiserad drift |
Den structural design of the rigid frame stranding machine ensures hög effektivitet, hållbarhet och precision , vilket gör det till en oumbärlig tillgång för kabeltillverkare som strävar efter överlägsen produktkvalitet.
2. Arbetsprincip och operativ process
Den working principle of a rigid frame stranding machine is based on the coordinated rotation of multiple wire bobbins around a central axis, forming a compact and uniform stranded conductor. This process requires precise synchronization between mechanical components and control systems to ensure consistent quality and high production efficiency.
Den operation begins with loading the wire bobbins onto the machine’s carriers. Each wire is then threaded through a series of guides, tension controllers, and alignment devices before reaching the closing die. The spänningskontrollsteget är särskilt viktigt , eftersom det säkerställer att varje tråd utsätts för lika kraft, vilket förhindrar ojämn tvinnad strängning eller inre spänning i ledaren.
När maskinen väl är aktiverad börjar den stela ramen att rotera med en kontrollerad hastighet. När den roterar vrids trådarna ihop och konvergerar gradvis vid stängningsmunstycket, där den slutliga strängen bildas. Lägglängden, en kritisk parameter i strandningsprocessen, bestäms av förhållandet mellan ramens rotationshastighet och upptagningssystemets linjära hastighet. Operatörer kan justera dessa parametrar via kontrollpanelen för att möta olika produktspecifikationer.
Avancerade strandningsmaskiner för stel ram inkluderar också funktioner som back-twist-enheter och förformningsenheter. Dessa mekanismer hjälper till minska inre spänningar och förbättra de mekaniska egenskaperna hos den färdiga ledaren . Dessutom kan komprimeringssystem användas för att komprimera de tvinnade trådarna, vilket resulterar i en jämnare yta och förbättrad elektrisk ledningsförmåga.
Den take-up system plays a vital role in collecting the finished product. It must be perfectly synchronized with the rotating frame to maintain consistent pitch and avoid defects. Automation systems continuously monitor variables such as tension, speed, and alignment, making real-time adjustments when necessary.
Hos Jiangsu Jiacheng Technology Co., Ltd. är maskinerna designade med användarvänliga gränssnitt och intelligenta övervakningssystem. För att säkerställa att kunderna fullt ut kan använda utrustningen tillhandahåller företaget förköp gratis utbildning , som täcker korrekta driftmetoder, underhållstekniker och felsökning av vanliga problem. Detta hjälper förarna att snabbt bemästra maskinen och maximera produktiviteten.
| Processsteg | Beskrivning |
|---|---|
| Trådladdning | Spolar monteras på hållare |
| Träning | Trådar passerar genom styrningar och spännanordningar |
| Ramrotation | Vridning av trådar till en tråd |
| Stängningsmatris | Slutlig formning av ledaren |
| Upptagningssystem | Samling av färdig produkt |
Den working process is a combination of mekanisk precision och intelligent styrning , vilket säkerställer högkvalitativ produktion och effektiv produktion.
3. Tillämpningar och fördelar inom kabeltillverkningsindustrin
Strandningsmaskiner för stel ram används i stor utsträckning inom olika sektorer av tråd- och kabelindustrin på grund av deras mångsidighet och prestandafördelar. De är lämpliga för tillverkning av kraftkablar, styrkablar, luftledare och specialiserade industrikablar. Deras förmåga att hantera ledare med stora tvärsnitt gör dem särskilt värdefulla i tunga applikationer.
En av de viktigaste fördelarna med denna maskin är dess höga produktionskapacitet. Med förmågan att rymma flera spolar kan den producera komplexa tvinnade ledare i en enda operation. Detta förbättrar inte bara effektiviteten utan minskar också arbetskostnaderna och produktionstiden. Den styv struktur säkerställer minimala vibrationer , vilket direkt bidrar till jämn produktkvalitet.
En annan viktig fördel är flexibiliteten. Maskinen kan konfigureras för att hantera olika material som koppar-, aluminium- och legeringstrådar, samt olika strängmönster. Denna anpassningsförmåga gör det möjligt för tillverkare att möta olika marknadskrav. Jiangsu Jiacheng Technology Co., Ltd. utnyttjar sin tekniska expertis för att tillhandahålla skräddarsydda lösningar skräddarsydda för specifika kundkrav, vilket säkerställer optimal prestanda i olika applikationer.
Energieffektivitet och låga underhållskrav ökar maskinens värde ytterligare. Avancerade drivsystem minskar strömförbrukningen, medan högkvalitativa komponenter minimerar slitage. Detta ger lägre driftskostnader och längre livslängd.
Förutom produktprestanda är omfattande servicesupport en nyckelfaktor för kundnöjdhet. Jiangsu Jiacheng Technology Co., Ltd. erbjuder installationsvägledning , där ingenjörer hjälper kunder under maskininstallation i deras verkstäder (med resor och logi tillhandahålls av köparen). Företaget tillhandahåller också en 12 månaders garantiperiod (exklusive slitdelar) , tillsammans med långsiktig reservdelsförsörjning, teknisk support och underhållstjänster. Detta säkerställer att kunderna kan använda sin utrustning med förtroende och minimal stilleståndstid.
| Användningsområde | Typiska produkter |
|---|---|
| Kraftindustrin | Hög- och mellanspänningskablar |
| Konstruktion | Bygga ledningar och styrkablar |
| Industriell utrustning | Flerkärniga och flexibla kablar |
| Infrastruktur | Överliggande transmissionsledare |
Den rigid frame stranding machine offers hög effektivitet, precision, flexibilitet och pålitligt support efter försäljning , vilket gör den till en hörnsten i modern kabeltillverkning.
FAQ-sektionen
F1: Vilka material kan en hård ramstrandningsmaskin bearbeta?
S: Den kan bearbeta koppar, aluminium och olika legeringstrådar, vilket gör den lämplig för ett brett utbud av kabelprodukter.
F2: Vad är garantitiden för maskinen?
S: Jiangsu Jiacheng Technology Co., Ltd. tillhandahåller en 12 månaders garanti efter frakt , exklusive slitdelar.
F3: Ger du utbildning för maskindrift?
A: Ja, vi erbjuder gratis förköpsutbildning , inklusive korrekta driftmetoder, underhållsvägledning och grundläggande felsökning.
F4: Finns installationsstöd tillgängligt?
A: Ja, vi tillhandahåller installationsvägledning på plats . Köparen ansvarar för ingenjörernas resor, boende och relaterade utgifter.
F5: Vilka eftermarknadstjänster ingår?
S: Vi tillhandahåller långsiktig reservdelsförsörjning, teknisk support och underhållstjänster. Kostnader för resor och grundläggande service kan debiteras i tillämpliga fall.
F6: Hur säkerställer maskinen produktkvalitet?
A: Genom exakt spänningskontroll, styv strukturell design och avancerade automationssystem , vilket säkerställer enhetliga och högkvalitativa tvinnade ledare.
