Vad är dragtråd & hur tråddragningsmaskiner fungerar

Vad är att dra tråd?

Att dra tråd är processen att reducera en metallstång eller tråd till en mindre diameter genom att dra den genom en serie avsmalnande formar under spänning. Resultatet är en tråd med snävare dimensionella toleranser, förbättrad ytfinish och förbättrade mekaniska egenskaper jämfört med originalstaven. Denna kallbearbetningsprocess är grundläggande för tillverkning av elektriska koppartrådar, stålkabel, aluminiumledare, fjädrar av rostfritt stål och otaliga andra produkter som används inom bygg-, fordons-, elektronik- och telekommunikationsindustrin.

Rent praktiskt kan en stålstång med en diameter på 6,5 mm dras ner till 0,10 mm genom successiva passager, vilket uppnår en total areaminskning som överstiger 99 %. Processen fungerar eftersom metall är formbar - den deformeras plastiskt utan att spricka när den dras genom en form i en kontrollerad vinkel och hastighet.

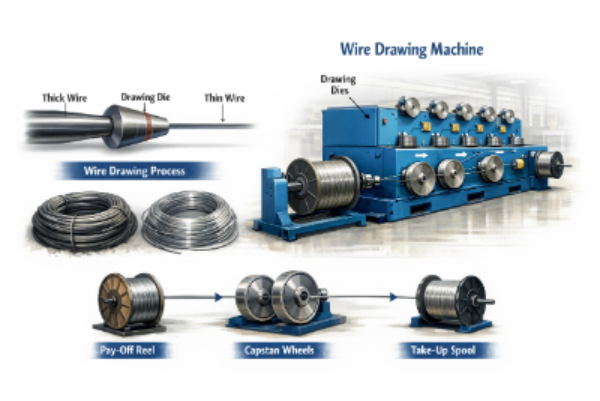

Hur tråddragningsprocessen fungerar steg för steg

Tråddragningsprocessen följer en väldefinierad sekvens som omvandlar rå stångmaterial till färdig tråd med exakta specifikationer:

1. Stångförberedelse: Den inkommande staven (vanligtvis 5,5–13 mm) rengörs genom syrabetning eller mekanisk avkalkning för att avlägsna kvarnskal och oxider som skulle skada formarna.
2. Pekar: Ena änden av stången är avsmalnande (spetsad) så att den kan träs genom den första formen och gripas av dragblocket.
3. Smörjning: Tråden passerar genom en smörjmedelslåda (torrt tvålpulver, oljeemulsion eller vått smörjmedel) för att minska friktion och slitage på formen.
4. Matrisritning: Tråden dras genom en härdad form - typiskt volframkarbid för tunga storlekar och polykristallin diamant (PCD) för fin tråd - vilket minskar tvärsnittsarean med 10–30 % per passage.
5. Mellanglödgning (vid behov): Efter betydande kallarbete mjukas tråden i en ugn (600–900°C för stål) för att återställa formbarheten innan vidare dragning.
6. Spolning: Den färdiga tråden lindas på spolar eller rullar med kontrollerad spänning för transport eller nedströms bearbetning.

Varje dyspass härdar metallen, vilket ökar draghållfastheten. Ståltråd med hög kolhalt dragen till 2 mm kan till exempel nå draghållfastheter på 1 800–2 200 MPa — mycket högre än 600–900 MPa för den ursprungliga varmvalsade staven.

Vad är en tråddragningsmaskin?

En tråddragningsmaskin är industriell utrustning som mekaniserar och automatiserar dragningsprocessen, drar tråd genom en eller flera stansar med kontrollerade hastigheter med hjälp av motoriserade kapstaner eller dragblock. Moderna maskiner sträcker sig från tjurblock med en enda stans som används för kraftig stavnedbrytning till 25-dys kontinuerliga maskiner för dragning av fintråd som kan producera tråd tunnare än ett människohår vid hastigheter som överstiger 3 000 m/min.

Tråddragningsmaskiner är kategoriserade efter material (stål, koppar, aluminium), tråddiameterintervall, antal dragningspassager (munstycken) och drivkonfiguration. Att välja rätt maskintyp avgör direkt produktivitet, trådkvalitet och energiförbrukning.

Huvudtyper av tråddragningsmaskiner

Olika applikationer kräver olika maskinkonfigurationer. Tabellen nedan sammanfattar de vanligaste typerna:

Torra vs. våta ritmaskiner

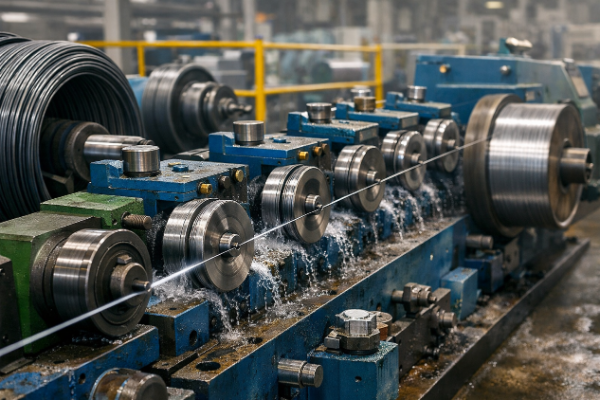

Smörjmetoden delar upp maskiner i två huvudfamiljer. Torrritningsmaskiner använd pulverformiga smörjmedel (tvål, kalk, borax) och är standard för ståltråd ner till ca 0,5 mm. Våtritningsmaskiner sänk både formarna och kapstanerna i en olje-vattenemulsion, vilket möjliggör fin och ultrafin tråddragning vid mycket höga hastigheter med överlägsen kylning och livslängd.

Viktiga komponenter i en tråddragningsmaskin

Att förstå maskinens anatomi hjälper förare att felsöka problem och optimera prestanda:

• Ritmatris: Kärnverktyget - en spets (volframkarbid eller PCD-diamant) monterad i ett stålhölje. Formgeometri (inflygningsvinkel typiskt 6–15°, lagerlängd) bestämmer deformationskvalitet och formlivslängd.
• Ritning capstan/block: En roterande trumma som applicerar spänning för att dra tråden genom formen. Diameter och ytfinish påverkar trådlindning och glidning.
• Pay-off stativ: Håller och kontrollerar matarrullen och bibehåller korrekt ryggspänning för att förhindra att spolen kollapsar eller att tråden veck vid inträde.
• Smörjsystem: Formboxar för torra maskiner eller en recirkulerande emulsionstank med filtrering för våta maskiner. Förorenat smörjmedel orsakar ytdefekter och trasig tråd.
• Upptagning/spooler: Lindar den färdiga tråden på bobiner eller spolar med kontrollerad spänning. Precisionstraversering säkerställer enhetlig lindning av lagret.
• Drivsystem: AC-frekvensomriktare (VFD) tillåter exakt styrning av varvtalsstyrning och hastighetssynkronisering över flera ritblock, avgörande för att undvika trådbrott.
• Kylsystem: Vattenkylda kapstaner eller formhållare avleder värme som genereras av deformation och friktion, vilket skyddar trådegenskaper och formgeometri.

Wire Drawing Die Design och Area Reduction

Formen är den mest kritiska förbrukningsvaran vid tråddragning. Dess geometri styr deformationseffektivitet, ytkvalitet och trådmekaniska egenskaper.

Die Zoner

En vanlig ritform har fyra distinkta zoner:

• Ingång/klockzon: Styr tråden in i formen utan skarp kontakt.
• Inflygnings-/reduktionszon: Den vinklade ytan (typiskt 2α = 12–24° total inkluderad vinkel för stål) där faktisk diameterminskning sker.
• Lager/landzon: En kort parallell sektion som dimensionerar tråden till slutlig diameter och förbättrar rundheten. Typisk längd är 25–35 % av utgångsdiametern.
• Exit/back avlastningszon: Förhindrar repor i tråden vid utgång och underlättar borttagning av smörjfilm.

Areareduktion per pass

Areaminskning (r) beräknas som: r = (A₀ − A₁) / A₀ × 100 % där Aq är ingångstvärsnittet och Ai är utgångstvärsnittet. Typiska värden är:

• Mjuk koppar och aluminium: 20–35 % per pass
• Lågkolhaltigt stål: 15–25 % per pass
• Högkolhaltigt eller rostfritt stål: 10–18 % per pass
• Ultrafin tråd (ädelmetaller): 5–12 % per pass

Överdriven minskning per passage ökar risken för centrumbrottsdefekter och trådbrott, särskilt i material med hög kolhalt.

Tråddragningsmaskinens hastighet och produktionseffekt

Maskinhastighet är en av de viktigaste parametrarna som påverkar både produktivitet och trådkvalitet. Draghastigheten varierar enormt beroende på material och trådstorlek:

Höghastighetsmaskiner kräver proportionellt avancerad smörjning, kylning och formmaterial för att bibehålla jämn kvalitet. Att öka hastigheten med bara 20 % utan tillräcklig kylning kan höja formtemperaturen med 80–120°C , snabbt accelererande slitage.

Vanliga tråddragningsdefekter och hur man förhindrar dem

Även välskötta maskiner kan producera defekt tråd om processparametrar avviker. Att känna igen defekter gör att korrigerande åtgärder påskyndas:

• Trådbrott: Orsakas oftast av överdriven minskning per pass, slitna eller felaktigt dimensionerade stansar, ytsömmar i inkommande stång eller otillräcklig smörjning. Brottfrekvens över 1 brott per ton signalerar ett systemiskt problem.
• Diametervariation (ovalitet): Resultat från sliten matrislagerzon, ojämn dragspänning eller vibrationer. Kopparmagnettråd med ovalitet över 0,5 % orsakar isolationsfel i motorer.
• Ytan repor och sömmar: Orsakas av sprickor, förorenat smörjmedel eller skräp i formlådan. Kritisk för rostfritt stål och tråd av medicinsk kvalitet.
• Centrumskurar (Chevron spricker): Inre sprickor osynliga på ytan, orsakade av höga formvinklar i kombination med låg reduktion. Särskilt farligt i förspänd betongtråd.
• Restspänningssprickning: Överdrivet kallarbete utan mellanglödgning skapar höga inre spänningar som orsakar fördröjd sprickbildning i spolar efter dragning.

Material som vanligtvis bearbetas av tråddragningsmaskiner

Tråddragningsmaskiner bearbetar ett brett spektrum av metaller, var och en med olika utmaningar:

• Lågkolhaltigt stål (≤0,10 % C): Används för spik, nät, taggtråd och allmän teknik. Hög duktilitet tillåter stora minskningar per passage.
• Högkolhaltigt stål (0,60–0,95 % C): Används för fjädertråd, däckvulst, PC-tråd och rep. Kräver noggrann kontroll av patentering (värmebehandling) innan ritning för att uppnå erforderlig mikrostruktur.
• Rostfritt stål: Arbetshärdar mycket snabbt; kräver frekvent glödgning och specialiserade smörjmedel (klorerade oljor eller oxalatbeläggning).
• Koppar och kopparlegeringar: Den högsta volymen icke-järndragen tråd globalt. Mjuk koppar kräver ingen interpass-glödgning för måttliga reduktioner men måste glödgas för att bibehålla konduktiviteten för elektriska kvaliteter.
• Aluminium och aluminiumlegeringar: Dras för luftledningar (AAC, AAAC, ACSR-ledare) och byggtråd. Låg hållfasthet kräver skonsammare formvinklar och noggrann spänningskontroll.
• Volfram och molybden: Dras för lampglödtrådar och högtemperaturapplikationer; kräver förhöjd temperaturritning och diamantformar.

Välja en tråddragningsmaskin: nyckelfaktorer att utvärdera

Att köpa eller specificera en tråddragningsmaskin innebär mer än matchande diameterintervall. Utvärdera dessa parametrar noggrant innan du gör:

• Maximal dragkraft (kN): Måste överskrida sträckgränsen för trådtvärsnittet vid den första formutgången. Underdimensionerade maskiner bryter tråd eller stannar under belastning.
• Antal ritningspass: Fler pass tillåter finare slutdiameter och bättre fördelning av arbete per stans, men ökar maskinens fotavtryck och kapitalkostnad.
• Drivtyp och kontroll: VFD-styrda frekvensomriktare ger mjuk hastighetsrampning och synkronisering. Äldre slirkopplingssystem är benägna att få spänningsspikar som bryter fin tråd.
• Kylkapacitet: Verifiera att kapstankylning och smörjmedelskylning kan hålla temperaturen inom gränserna vid maximal produktionshastighet.
• Bytestid: På en maskin med flera stansar som producerar 3 mm ståltråd vid 10 m/s, representerar ett 10-minuters stansbyte ungefär 6 000 m förlorad produktion . Snabbbyteshållare minskar stilleståndstiden avsevärt.
• Automation och övervakning: Moderna maskiner har laserdiametermätare, spänningssensorer och PLC-kontroller som upptäcker avbrott och parameterdrift i realtid, vilket minskar skrothastigheten med 15–30 % jämfört med manuellt övervakade maskiner.

Tråddragning kontra andra metallformningsprocesser

Tråddragning förväxlas ibland med relaterade processer. Att förstå skillnaderna förtydligar när varje metod gäller:

• Tråddragning kontra extrudering: Vid extrudering trycks metall genom en form; vid ritning dras den. Ritning ger bättre måttnoggrannhet och arbetshärdning; extrudering är att föredra för icke-duktila legeringar och ihåliga profiler.
• Tråddragning kontra rullning: Rolling använder kompression mellan rullar, lämplig för platta produkter och stora stavar. Dragning är att föredra för rund tråd under cirka 8 mm där forminneslutning säkerställer exakt rundhet.
• Tråddragning vs. swaging: Swaging använder radiella hammarslag för att minska diametern, föredraget för avsmalnande produkter eller material som är känsliga för dragpåkänning under formdragning.

För att producera långa trådlängder med snäva diametertolerans (±0,005 mm uppnås på fin koppar), tråddragning genom progressiva formar är fortfarande den mest effektiva och kostnadseffektiva kallformningsmetoden som finns.
