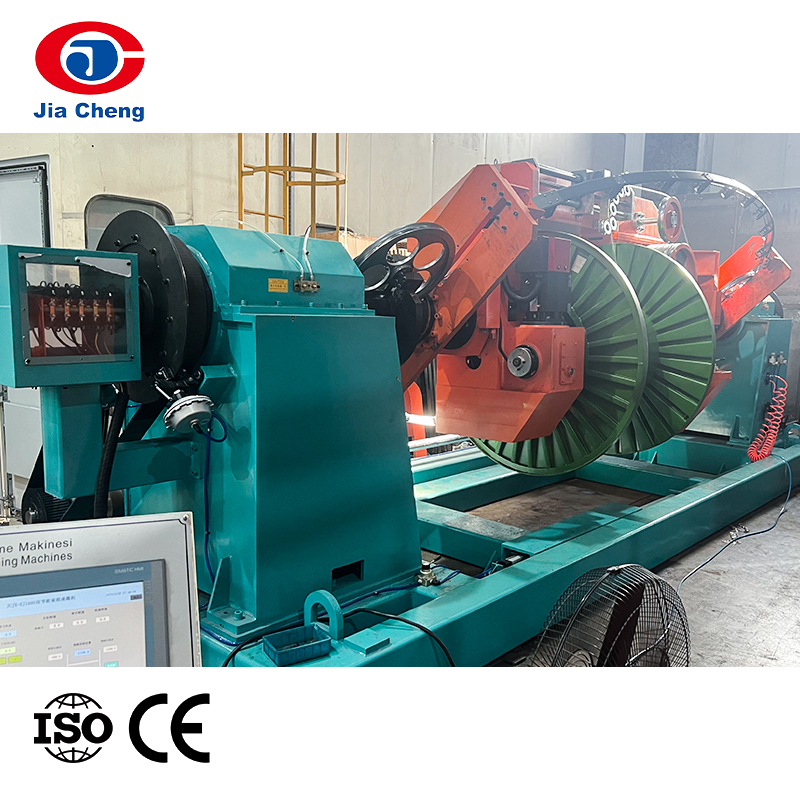

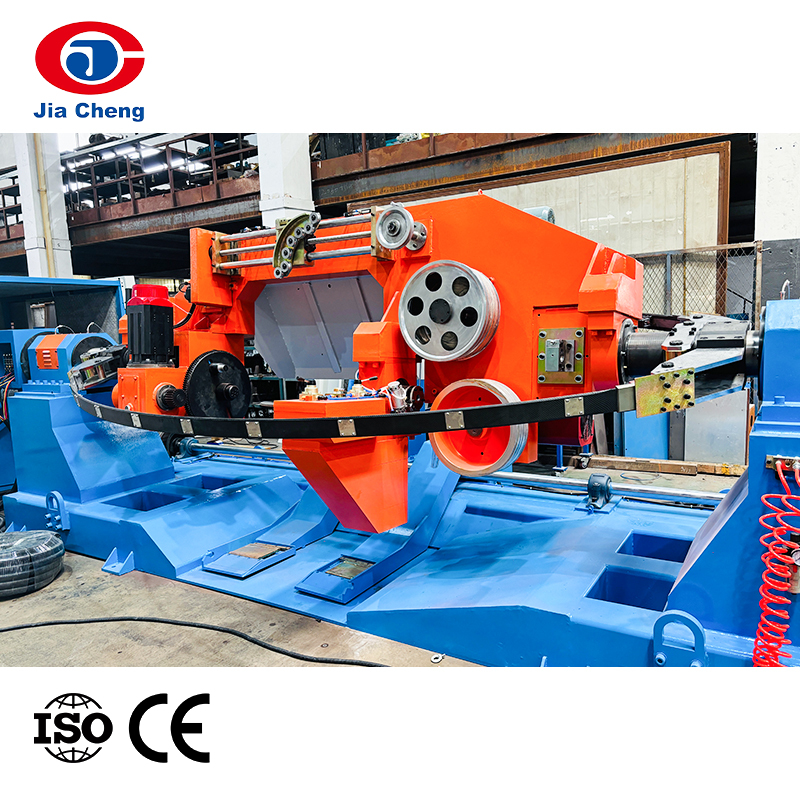

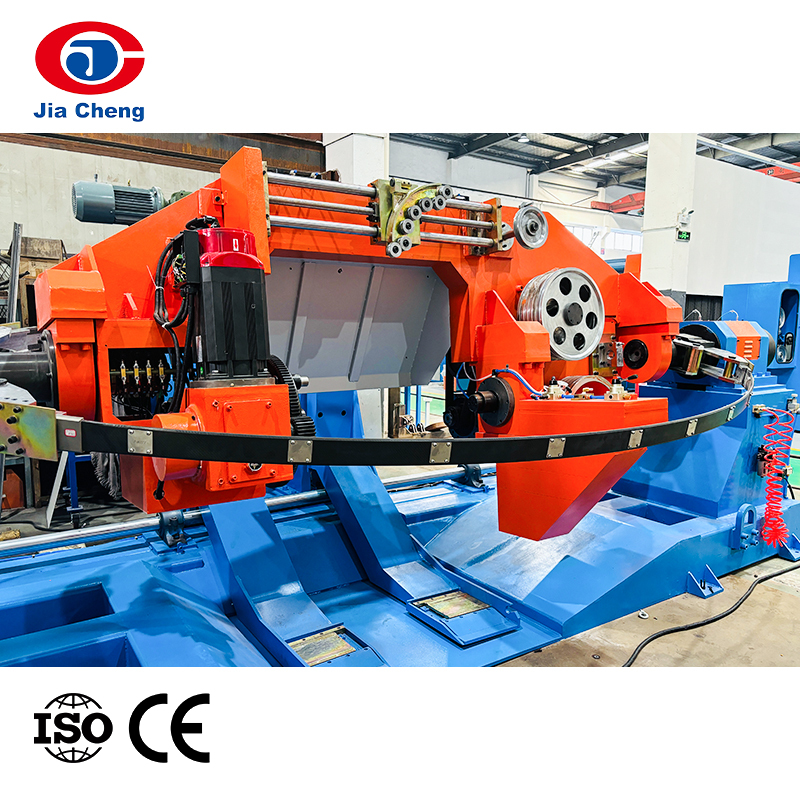

P automatisk dubbelvridningsmaskin levereras till tvinning av blanka koppartrådar, tennbelagda trådar och emaljerade trådar med mer än 7 trådar. Färdig tråd kan användas för att göra elektronisk kabel, hörlurskabel, telefonkabel, strömkabel, ljudkabel, videokabel, biltråd och nätverkskabel, etc.
För buntning av bar koppar, konserverad tråd, emaljerad tråd.
Specifikation:
| Modelll | SJ800 | SJ1000 | SJ1250 | |||
| Typer av trådprodukter | Används för att producera kommunikationskabel, dator, instrumentkabel | |||||
| Färdig tråddia.(mm) | 8,00 mmΦ/max | 8,00 mmΦ/max | KoppartrådΦ3,0-10mm PVCΦ5,0-15mm | |||
| Vridning sek. område | 0,80-22,00 mm 2 /max | 1,20-38,00 mm 2 /max | 3,50-50,00 mm 2 /max | |||
| (Mjuk koppar)tråd dia. | 0,38-1,60 mmΦ/max | 0,45-2,00 mmΦ/max | 1,00-2,60 mmΦ/max | |||
| Isolerad tråd dia. | 1,00-2,50 mmΦ/max | 1,00-2,50 mmΦ/max | 2,00-6,50 mmΦ/max | |||
| Linjehastighet/max | 150 mpm/max | 150 mpm/max | 150 mpm/max | |||
| Omfång för vridning | 17-200 mm | 20-200 mm | 40-350 mm | |||
| Svänghastighet | 1200 rpm/max | 1000 rpm/max | 800 rpm/max | |||
| Max. Lastkapacitet | 900 kg | 1500 kg | 3000 kg | |||
| Strandningsriktning | S,Z-riktning | |||||
| Huvudmotor | 22kw DC motor | 30kw DC motor | 50kw DC motor | |||
| Körning av kapstan | 11kw DC motor | 15kw DC motor | 30kw DC motor | |||
| Körning av upptagning | 3,7kw DC-motor | 5,5kw DC-motor | 7,5kw DC-motor | |||
| Traverserande körning | 0,75kw inverterkontroll | 0,75kw inverterkontroll | 0,75kw inverterkontroll | |||
| Drive för lastning och lossning | 0,75kw Reducermotor | 0,75kw Reducermotor | 1,5kw Reducermotor | |||
| Effektkontroll | Digital DC-kontroll | |||||
| Revidera systemet | Linjehastighet synkron autokontroll | |||||
| Storlek på spole | OD: Φ800mm/max | OD:Φ1000 mm/max | OD: Φ1250mm/max | |||
| Spooler OW storlek | ÖV: 600 mm/max | ÖV: 750 mm/max | OV: 950 mm/max | |||
| Styrsystem | Pekskärm och LCD-kontroll | |||||
| Spänningskontroll av spolen | Konstant spänningskontroll | |||||
| Lay set | Digital inställning på skärmen | |||||
| Driftriktning | Vänster/Höger handmaskin | |||||
| Traverserande bredd | 500 mm/max | 700 mm/max | 900 mm/max | |||
| Traverseringsenhet | Digital inställning efter tråddiameter | |||||
| Fast sätt för upptagningsspolen | Pneumatisk axellös | |||||
| Sätt att lasta och lossa rullen på | Motordriven plattformslyft, autoplacering | |||||
| Bromssystem | Skivbroms | |||||
| Smörjningssätt för lager | Tillsätt fett med jämna mellanrum | |||||
| Lufttryck | 6 kg/cm 2 | |||||
| Spänning | 380V 50Hz | |||||
| Ljudnivå | 85db | |||||
| Storlek (L*B*H) | 3750*2100*2050 | 4300*2200*2200 | 6000*2200*2200 | |||
| Vikt | 4900 kg | 6500 kg | 13500 kg | |||
| Modelll | SJ1600 | SJ2000 | |
| Typer av trådprodukter | Särskild användning för att tvinna aluminium och koppar rund komprimerad ledare | ||
| Färdig tråddia.(mm) | 25 mmΦ/max | 35 mmΦ/max | |
| Sektion av strandning (flexibel tråd) | 16÷240mm 2 (6AWG-450MCM) | ||
| Sektion av strandning (Vridning av halvram 1 6) | 16÷50mm 2 (6-1/0AWG) | ||
| CU komprimerad sektion Cu | 16÷240mm 2 | 16÷240mm 2 | |
| AI komprimerad sektion AI | 16÷400mm 2 | 16÷400mm 2 | |
| Linjehastighet/Max. | 170m/min | 100 mpm/max | |
| Omfång av trådstigning | 50-700 mm | 60-600 mm | |
| Svänghastighet | 600 rpm/max | 350 rpm/max | |
| Max. Lastkapacitet | 8000 kg | 10 000 kg | |
| Max.komprimerad vinkel | 13 % | 13 % | |
| Drivskiva | 2*Φ600mm | 2*Φ1000mm | |
| Strandningsriktning | S,Z-riktning | ||
| Huvudmotor | 90kw DC motor | 100kw DC motor | |
| Körning av kapstan | 55kw DC motor | 60kw DC motor | |
| Körning av upptagning | 18,5kw DC-motor | 22kw DC motor | |
| Traverserande körning | 1,1kw inverterkontroll | 1,1kw inverterkontroll | |
| Drivning av lastning och lossning | 1,5kw Reducermotor | 1,5kw Reducermotor | |
| Effektkontroll | Digital DC-kontroll | ||
| Revidera systemet | Linjehastighet synkron autokontroll | ||
| Storlek på spole | OD: Φ1600mm/max | OD: Φ2000mm/max | |
| Spooler OW storlek | OW:1180*800*80 | OW:1500*1250*10 | |
| Styrsystem | PLC Man-maskin-gränssnitt | ||
| Spänningskontroll | Spolarmotor som indikerar spänningskontroll | ||
| Lay set | OLC digital inställning | ||
| Driftriktning | Vänster/Höger handmaskin | ||
| Traverserande bredd | 1000mm/max | ||
| Traverseringsenhet | Digital inställning efter tråddiameter | ||
| Fast sätt för upptagningsspolen | Pneumatisk axellös | ||
| Sätt att lasta och lossa rullen på | Automatisk positionering för flytande | ||
| Bromssystem | Skivbroms | ||
| Smörjningssätt för lager | Olja regelbundet | ||
| Lufttryck | 8 kg/cm 2 | ||
| Spänning | 380V 50Hz | ||
| Ljudnivå | 85db | ||
| Storlek (L*B*H) | 11000*5500*4500 | 14000*5500*450 | |
| Vikt | 4900 kg | 13500 kg | |
Jiangsu Jiacheng Technology Co., Ltd. grundades 1990 och ligger i den vackra och nyutvecklade staden Zhangjiagang. Det ligger nära norra sidan av motorvägen Shanghai-Nanjing, österut ligger Shanghai och norrut Nantong. Land- och vattentransporter är bekväma. Företagets yta är 28 800 kvadratmeter, med 9 våningar kontorsbyggnader och flera moderna och standardiserade verkstäder.
Jiacheng är en professionell tillverkare av alla typer av tråddragningsmaskiner, tvinningsmaskiner, extruderingsmaskiner, lindnings- och lindningsmaskiner, strängningsmaskiner, glödgnings- och förtenningsmaskiner samt relaterade maskiner för kabel- och trådtillverkning.
Som Kina Double Twist Buntmaskin Leverantörer och Double Twist Buntmaskin Fabrik, består JIACHENGs tekniska team av många experter och ingenjörer från Kina och världen över. Vårt företag fokuserar på att tillverka högkvalitativa maskiner för kabel- och trådtillverkning. Våra produkter har exporterats till mer än 100 olika länder runt om i världen, såsom Italien, Spanien, Storbritannien, Brasilien, Vietnam, Algeriet, Nigeria, Turkiet, Sydafrika, Egypten, Ryssland, Indien, Pakistan etc.
Samtidigt kan vi erbjuda kundservice dygnet runt efter försäljning. Vi vill betjäna alla kunder världen över med JIACHENGs varmaste hjärta.
Tveka inte att meddela oss om du behöver hjälp? Vi kommer att ge dig professionell vägledning!
