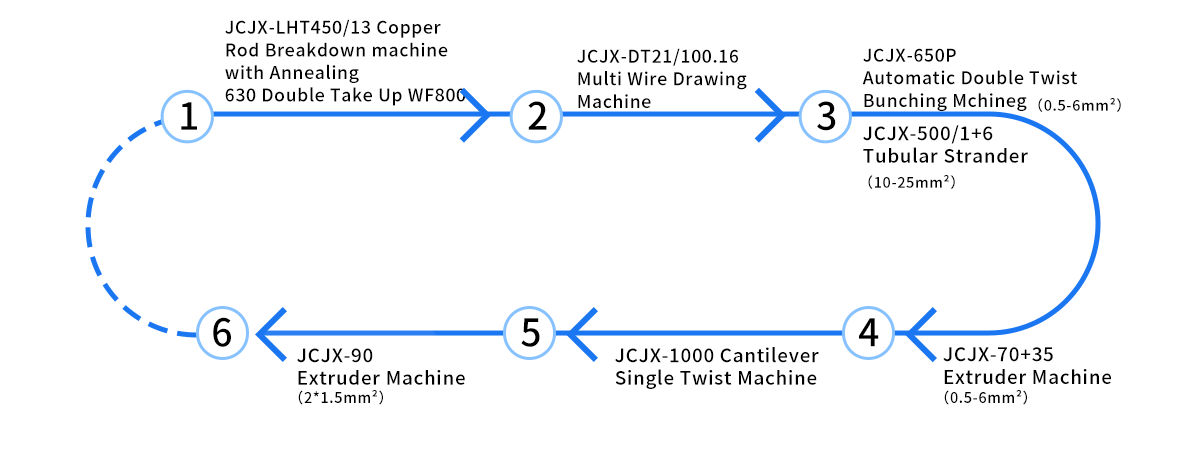

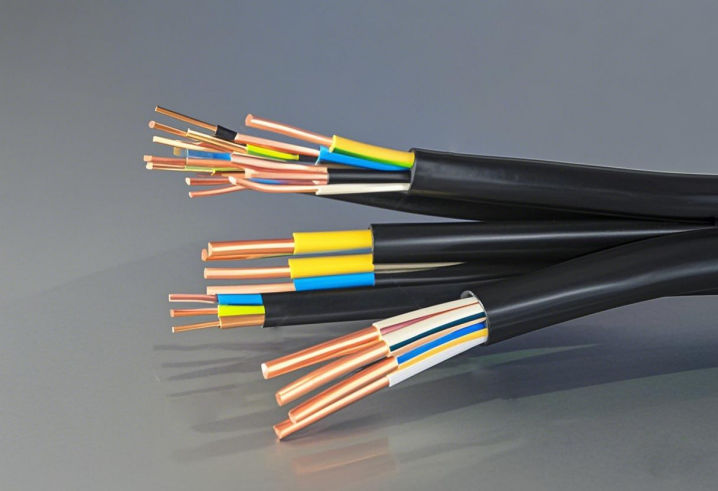

Den övergripande utrustningsdesignen är som följer:
1. LHT450/13 kopparstångsbrytningsmaskin med glödgning dragning från 8 mm koppartråd till 1,2-3,5 mm

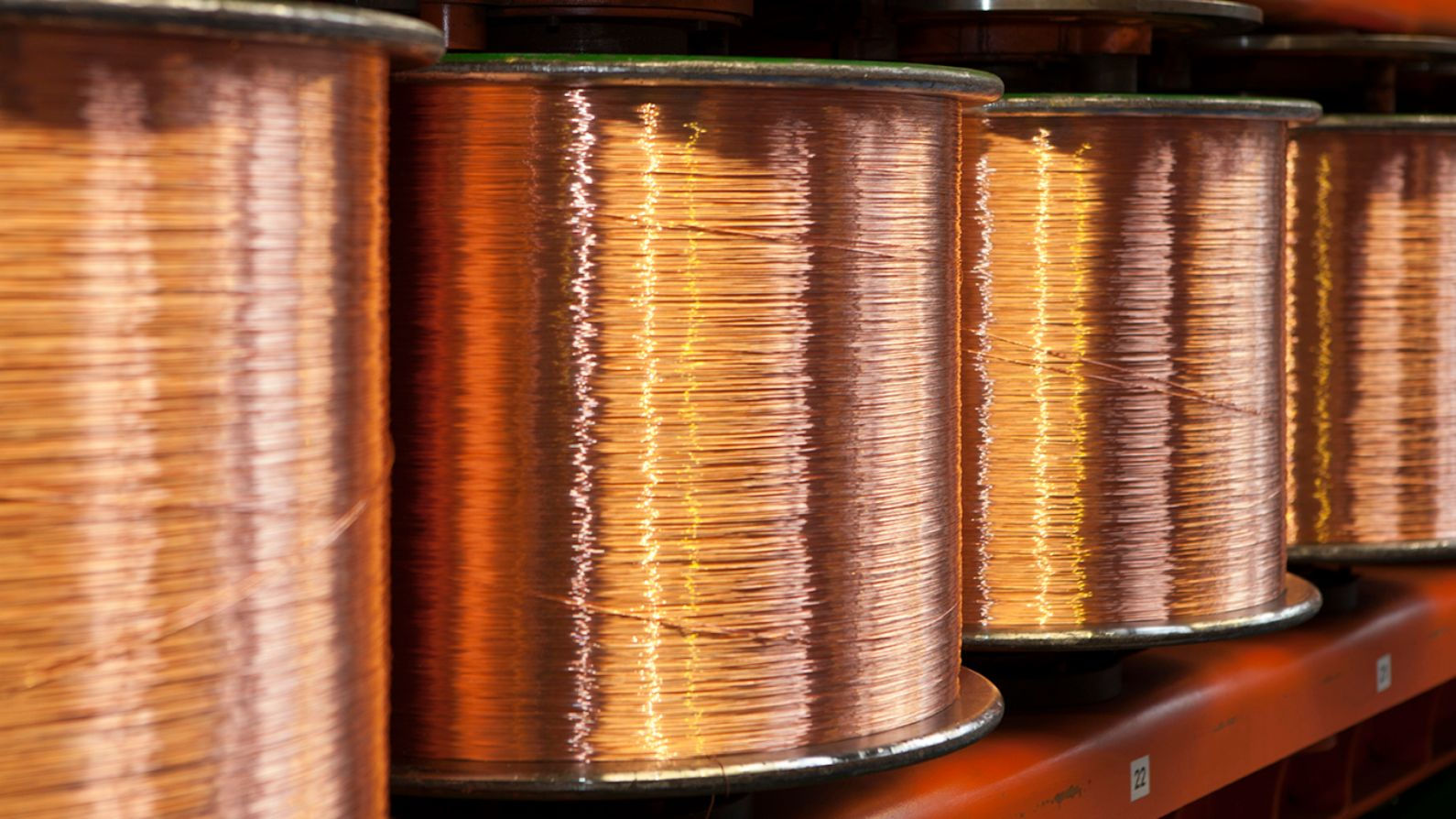

2. JCJX-DT21/100.16 Multi Wire Drawing Machine Producera 0,15-0,5 mm fina trådar

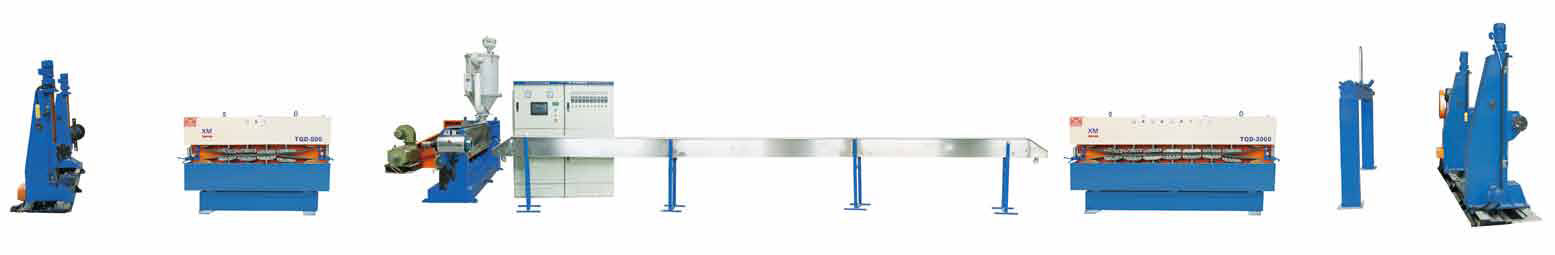

3. JCJX-650P automatisk dubbeltvinnad buntningsmaskin Twist 19-84 ledningar för att producera mjuka tvinnade ledare på 0,5-6 mm²kvadratmeter

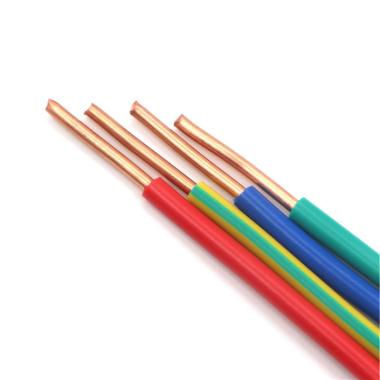

4. JCJX-70 35 Extruder Machine Isoleringsextrudering för 0,5-6 kvadratiska trådar

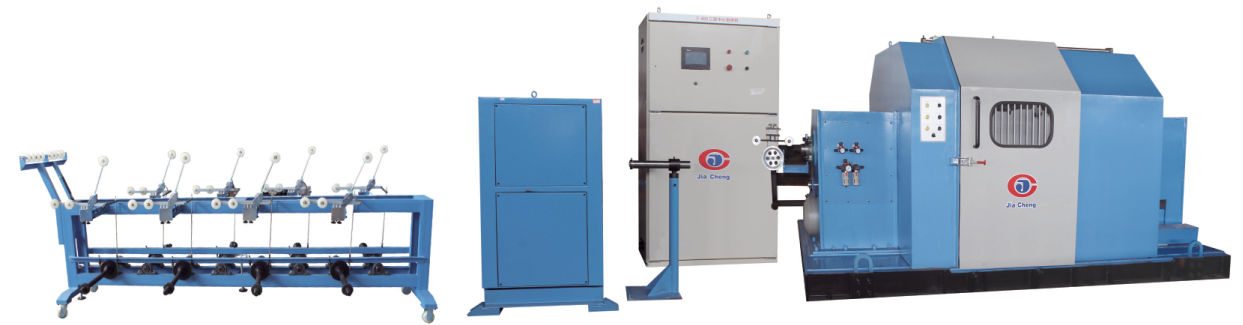

5. JCJX-1000Cantilever Single Twist Machine Trådade 2-5 kärnor isolerade ledningar

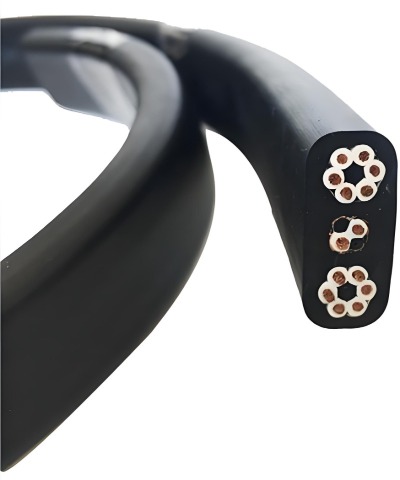

6. JCJX-90 Extruder Machine Ge ett skyddande hölje för 2-5-ledarkabel och 2 * 1,5 mm2 platt tråd

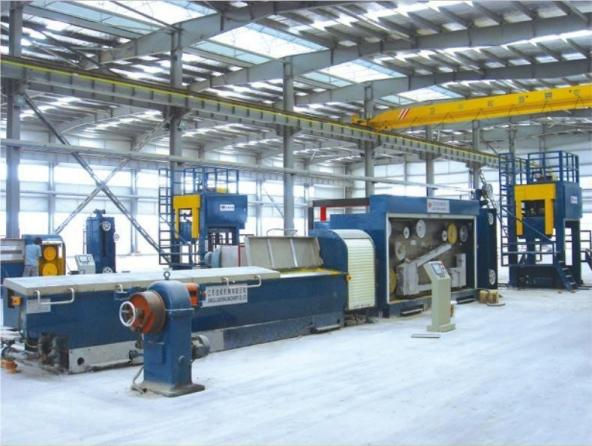

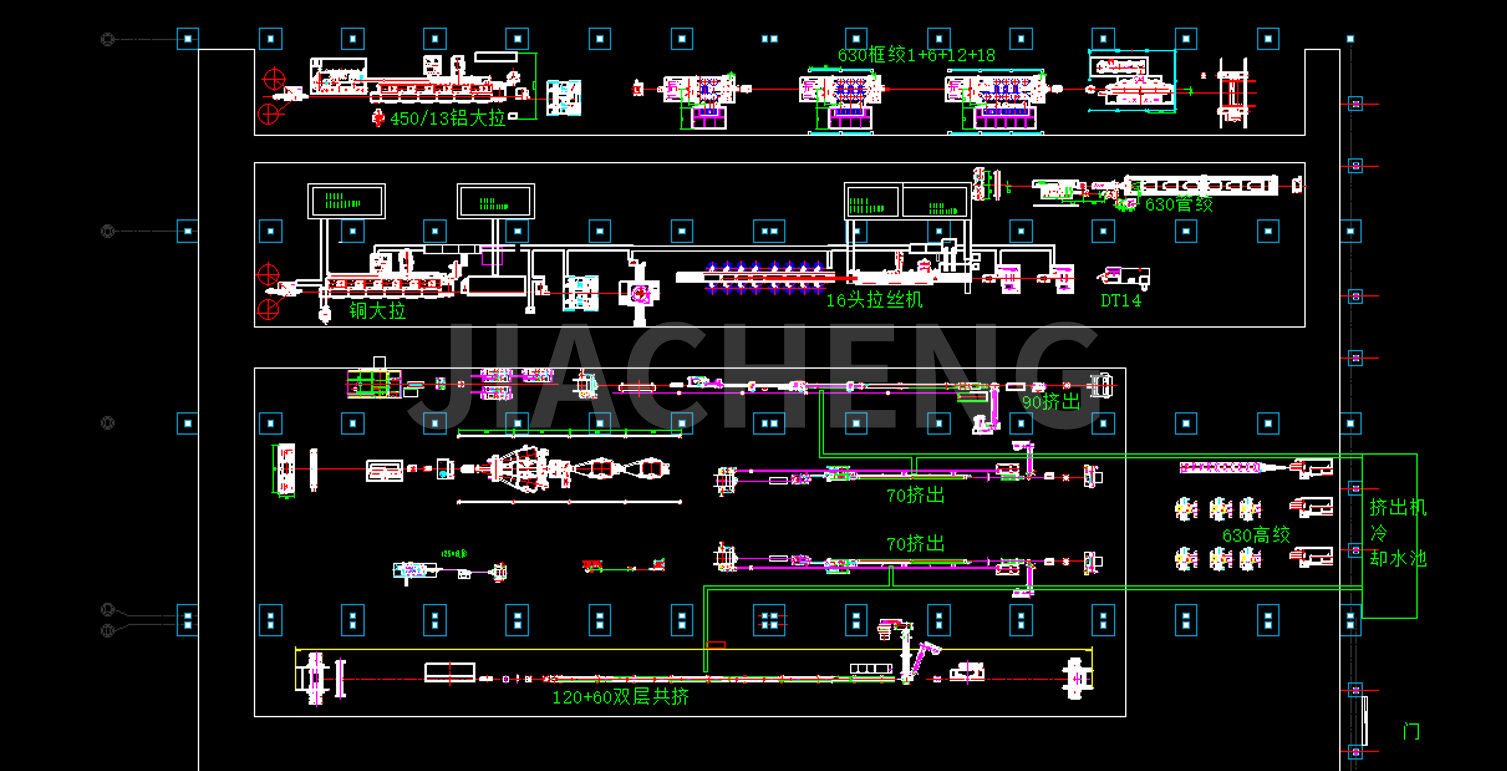

Kundens fabriksplaneringsritningar:
(1)LHT450/13 Kopparstångsnedbrytningsmaskin med glödgning

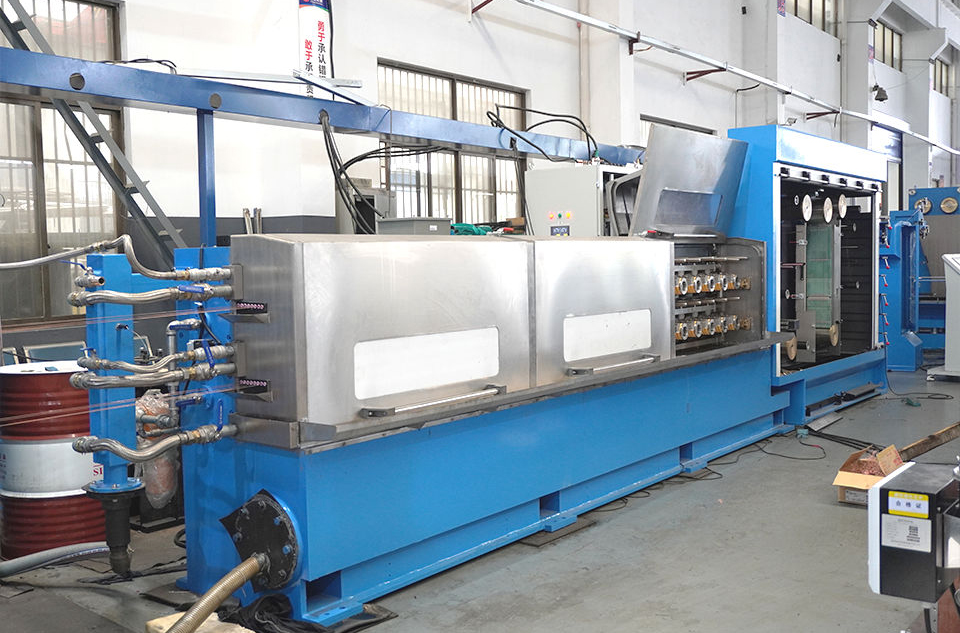

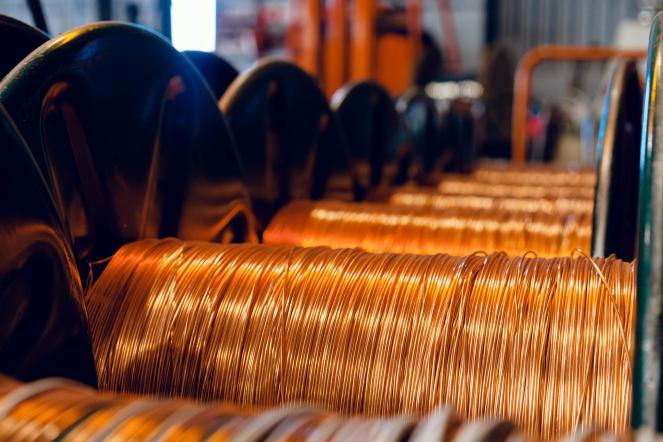

JCJX-LHT450/13 höghastighetskopparstångsuppdelningsmaskin är att dra∮8mm vanlig kopparstång till∮1,2-3,5mm mjuk koppartråd. Dragkapstanerna är anordnade i en linje som kan arbeta kontinuerligt med hög draghastighet. De mekaniska delarna och den elektriska styrningen matchar varandra och är lätta att använda, byter stansar utan paus och byter spolar automatiskt. Denna maskin har funktionerna enkel användning, hög effektivitet och produkt av god kvalitet.
| Maskintyp | LHT450/13 | LHT450/11 | LHT450/9 |
| Max. inloppsdia.(mm) | φ8 | φ8 | φ8 |
| Utloppsdia.(mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die nr. | 13 | 11 | 9 |
| Max. linjehastighet (m/s) | 25 | 22 | 20 |
| Kroppsstruktur | Strykt gjutet |
| Transmissionstyp | Genom sliputrustning med hög precision |
| Fix speed capstan Dia.(mm) | Fix speed capstan Dia.(mm) |
| Ritning capstan | φ450 |
| Huvudmotoreffekt (KW) | Belagd med volfram |
| Fix speed capstan motor (KW) | 280 |
| Smörjtyp | 75 |
| Smörjtyp | Nedsänkning |
| Tillvalsutrustning | 1. 450T kontinuerlig glödgningsanordning 2. Dubbel rake-up 3. Spolar 4、WS-1000 upptagning |
| Online kontinuerlig glödgningsenhet |
| Maskintyp | 450T | 450TB |
| Glödgning Wire Dia. (mm) | Ø1,2-3,5 | Ø1,2-4,2 |
| Glödgningsspänning (V) | 0-60 | 0-60 |
| Glödgningsström (A) | 0-6000A (DC) | 0-5000A (AC) |
| Max. Glödgningshastighet (m/s) | 25 |
(2)JCJX-DT21/100.16 Multi Wire Drawing Machine
En av de viktigaste fördelarna med en flertrådsdragmaskin är dess höga produktivitet. Genom att dra flera trådar samtidigt ökar maskinen produktionen avsevärt jämfört med traditionella entrådsdragmaskiner. Flertrådsdragmaskiner är mångsidiga och kan hantera olika typer av metallstänger och trådbuntar, inklusive koppar, aluminium och deras legeringar.
Utgångsdiameter: Producera 0,15-0,5 mm fina trådar
| Maskintyp | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Ritningstråd nr. | 4 trådar | 16 trådar | 20 trådar |
| Max. Dö nr. | 18 | 24 | 24 |
| Max. Inloppsdia.(mm) | Ø1,85 | Ø2,6 | Ø2,6 |
| Utloppsdia.(mm) | Ø0,25- Ø0,7 | Ø0,16- Ø0,4 | Ø0,16- Ø0,4 |
| Ritning Capstan Dia.(mm) | Ø120 | Ø100 | Ø100 |
| Max. Ritningshastighet (m/s) | 25 | 30 | 30 |

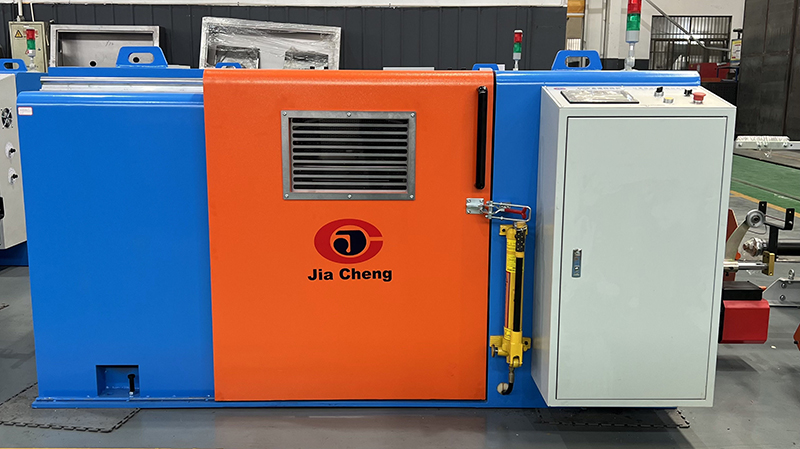

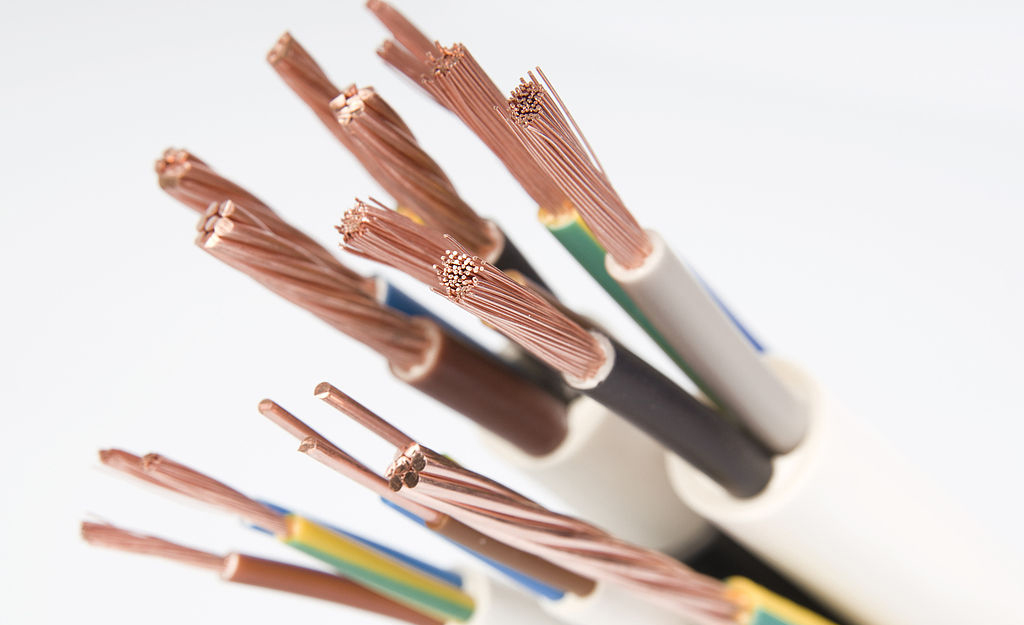

(3)JCJX-650P Automatisk dubbelvridningsmaskin
Den är anpassad för att vrida den nakna koppartråden, tennbeläggningstråden och lackerad tråd som är mer än 7 trådar, magnetbroms, som bromsar automatiskt när tråden går av, spänningen antar magnetisk pulverkopplingstyp. (PLC-kontrollutgång)
| Maskintyp | JCJX-650P | JCJX-800P | JCJX-1000 |
| Använd | För buntning av 7 blank koppar, förtennad tråd, emaljerad tråd |
| Kontrolltyp | PLC HMI Inverterkontroll |
| Vridsektionsarea (mm2) | 0,18-6,00 | 2.5-16.00 | 8.00-20.00 |
| Koppartråd Dia.(mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0,72-Φ6,0 |
| Vridningsstigning (mm) | 11.61-99.04 | 22,51-152,32 | 22,73-173,66 |
| Vridningsriktning | S eller Z |
| Upptagningsspänning | Spänning Styrs av magnetisk koppling |
| Max huvudaxelhastighet (r/min) | 2000 | 1200 | 800 |
| Traverserande typ | Tvärgående och avstånd kan justeras genom att bära tvärs |
| Lagersmörjning | Tunn oljesmörjning, cirkulationskylning | Smörjnippel med högtemperaturolja | Smörjnippel med högtemperaturolja |
| Typ av spolning och lossning | Hydraulisk typ |
| Max. Bobbin Dia. | Φ630 | Φ800 | Φ1000 |
| Automatisk stoppenhet | Autostopp när du når inställd längd, och tråden är bruten inuti och utanför |
| Broms | Magnetisk broms |
| Motoreffekt (kw) | 7.5 | 11 | 22 |
| Huvudaxelns centrumhöjd (mm) | 850 | 900 | 1100 |

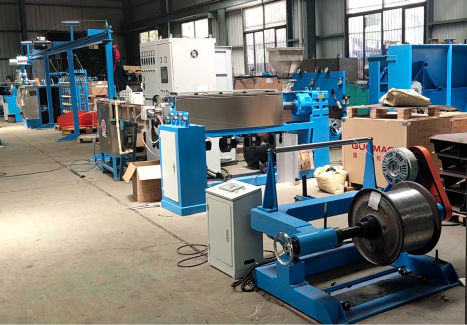

(4)JCJX-70 35 extrudermaskin
Exakt design av skruven, hållbar, icke-slem, tar inte bort krom, byter färg snabbt, med hög kapacitet, hög kvalitet, trådens koncentricitet är mer än 90%, med hög precision ±0,03. Med pekskärm PLC-kontroll, enkel användning, mer hommization.
1. Användning: den används för isolering av kabel med PVC, LDPE, NYLON, TPU.
2. Produktionslinjen består av: pay off, huvudmaskin, huvudskåp, fast tråg, dragkraft, upptagning.
3. Valfria delar: larv, gnistrande maskin, diametertestande lasermätare, LSZH-skruv, upptagning och lön av portaltyp, upptagning och avbetalning av ändaxeltyp.
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Skruvdia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Skruv L/D-förhållande | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extruderingskapacitet (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extruderingskapacitet (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extruderingskapacitet (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Huvudmotoreffekt | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Total kraft | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Färdig diameter (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Pay-off spolestorlek (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pay-off Power | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ av avdragsenhet | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Drag-off Unit Power | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Ackumulatorlängd (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Storlek på upprullningsspolen (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Upptagningskraft | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Linjehastighet (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimension (m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Vikt (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
(5)JCJX-1000Cantilever Single Twist Machine
Den lämpar sig för alla typer av datakablar, kommunikationskablar, specialkablar tvinnade, samtidigt avslutad centrumlindning och sidolindning.
| Modell | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Pay-off undertrådsdia.(mm) | Φ400-Φ500-Φ630 |
| Upprullningsspolens diameter (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Tillämplig tråddia.(mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Huvudmotoreffekt (kw) | 11 | 15 | 15 | 20 |
| Max. lay-up dia.(mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Vridningsstigning (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Antal rotationer (r/min) | 1000 | 800 | 600 | 550 |
| Ta upp spänningen | Pneumatisk spänning |
| Traverserande stil | Steglös reglering, enligt spolens rotationshastighet och fram- och återgående rörelse |
| Förflyttningsavstånd (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Vridningsriktning | S eller Z Direction free designation |
| Typ av omslag | Centrera trådlindning eller sidolindning |
(6) JCJX-90 Extruder Machine
Användningsomfång: tillämpas på produktion av PVC-isolerad kabel, tillhandahåll en skyddande mantel för 2-5 ledare och 2 * 1,5 mm2 platt tråd
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Skruvdia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Skruv L/D-förhållande | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extruderingskapacitet (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extruderingskapacitet (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extruderingskapacitet (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Huvudmotoreffekt | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Total kraft | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Färdig diameter (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Pay-off spolestorlek (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pay-off Power | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ av avdragsenhet | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Drag-off Unit Power | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Ackumulatorlängd (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Storlek på upprullningsspolen (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Upptagningskraft | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Linjehastighet (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimension (m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Vikt (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
En
