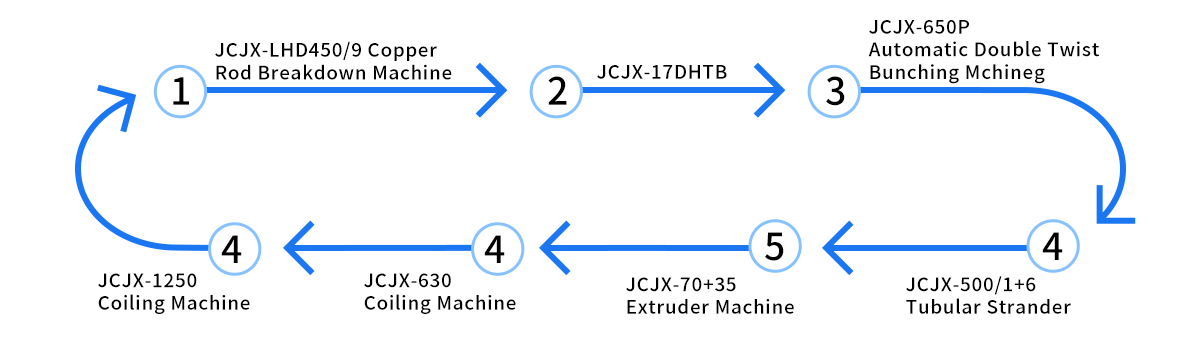

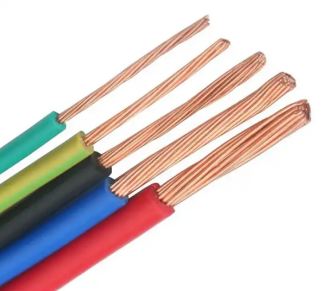

Det finns totalt sju produktionslinjer som visas i följande figur:
1. JCJX-LHD450/9 Kopparstångsnedbrytningsmaskin
2. JCJX-17DHTB
3. JCJX-650P automatisk dubbelvridningsmaskin
4. JCJX-500/1 6 Tubular Strander
5. JCJX-70 35 extrudermaskin
6. JCJX-630 lindningsmaskin
7. JCJX-1250 Coiling Machine

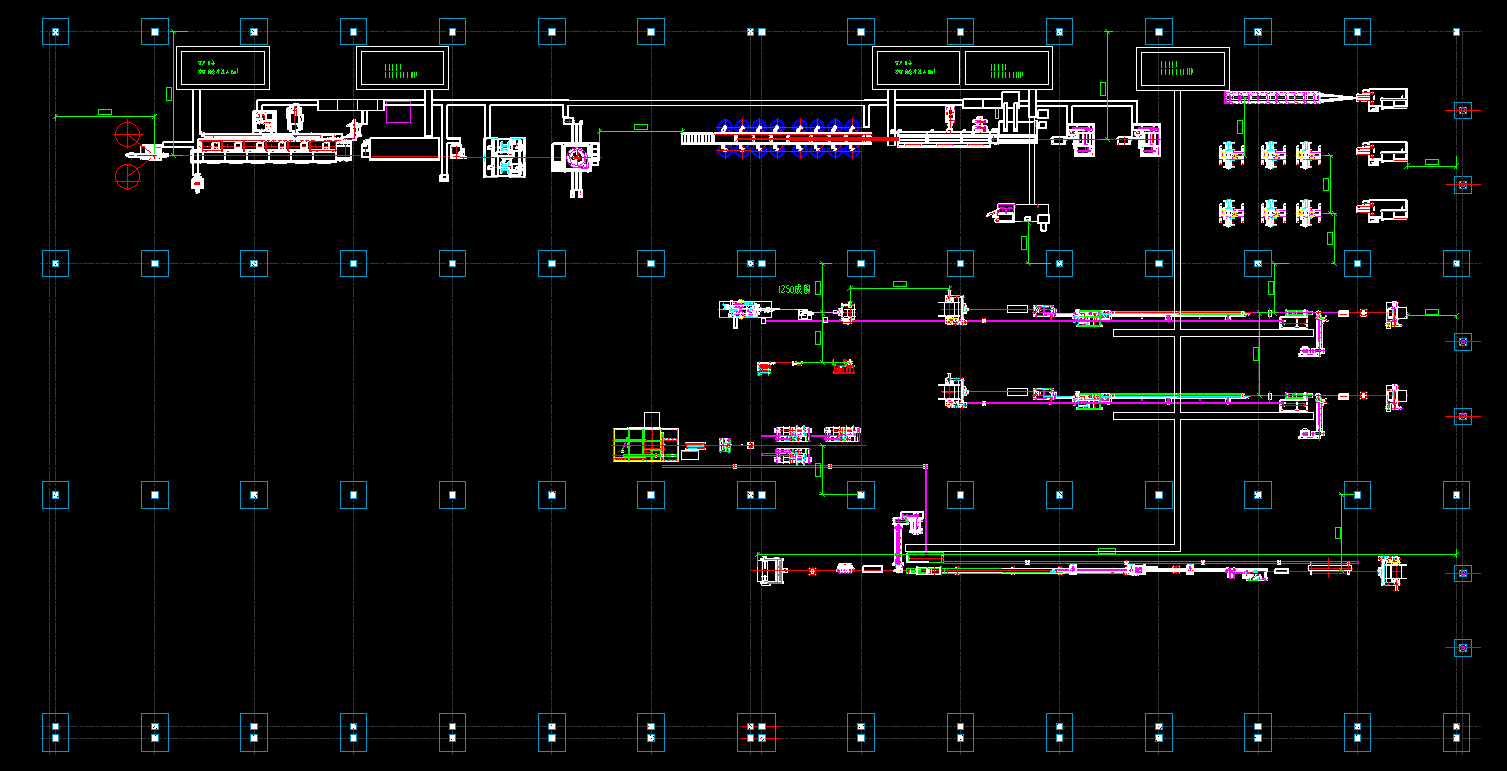

Kundens fabriksplaneringsritningar

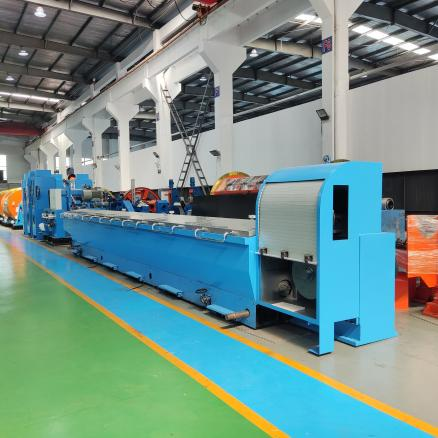

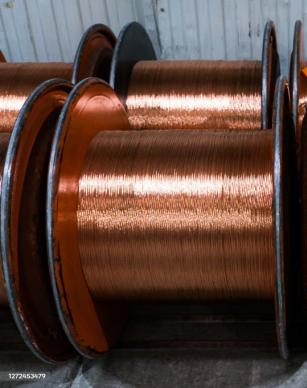

JCJX-LHD450/9
LHT450 Copper Rod Breakdown Machine är en dragutrustning som drar koppartråd med en diameter på 8 mm till 1,2 mm-4,0 mm. Den har en växellåda i järngjuten, fungerar med lågt ljud och är belagd med volframkarbid på ytan.
Maximal inloppsdiameter: Φ 8mm
Utgångsdiameter: Φ 1,2 mm~ Φ 4,0 mm, Φ 1,5 mm~ Φ 4,0 mm, Φ 2,1 mm~ Φ 4,0 mm.
| Maskintyp | LHT450/13 | LHT450/11 | LHT450/9 |
| Max. inloppsdia.(mm) | φ8 | φ8 | φ8 |
| Utloppsdia.(mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die nr. | 13 | 11 | 9 |
| Max. linjehastighet (m/s) | 25 | 22 | 20 |
| Kroppsstruktur | Strykt gjutet |
| Transmissionstyp | Med högprecisionssliputrustning |
| Fix speed capstan Dia. (mm) | Fix speed capstan Dia. (mm) |
| Ritning capstan | φ450 |
| Huvudmotoreffekt (KW) | Belagd med volfram |
| Fix speed capstan motor (KW) | 280 |
| Smörjtyp | 75 |
| Smörjtyp | Nedsänkning |
| Tillvalsutrustning | 1. 450T kontinuerlig glödgningsenhet 2. Dubbel rake-up 3. Spolar 4、WS-1000 upptagning |

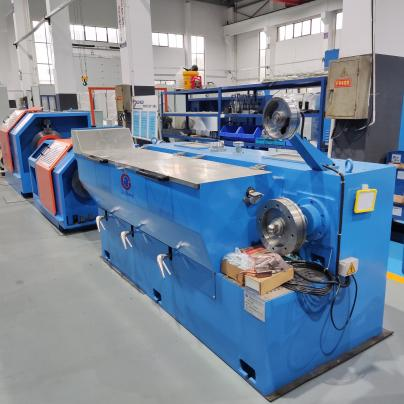

JCJX-17DHTB
Draghastigheten är mellan höghastighets och låghastighets tråddragningsmaskiner. Den är utrustad med en kontinuerlig glödgningsanordning, som kan utföra online värmebehandling på tråden under dragningsprocessen för att avlägsna arbetshärdning och återställa metallens plasticitet.
1. Dubbel inverter automatiskt spänningskontrollsystem.
2. Unify 250 gjutjärnshuvudram, precisionsmaskineri, ingen stöt.
3. Capstan behandlad med slitstark volfram.
4. Lämplig för en kontinuerlig glödgarn, upptagningsmaskin med och utan axel och en rullmaskin.
| Maskintyp | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| Max. Inloppsdia.(mm) | Φ3.5 |
| Utloppsdia.(mm) | Φ0,65-2,80 | Φ1,2-2,8 | Φ0,4-1,6 | Φ0,4-1,2 |
| Max. Dö nr. | 13 | 9 | 17 | 17 |
| Max. Linjehastighet (m/min) | 2000 | 1200 | 1800 | 1200 |
| Kroppsstruktur | strykt gjutet | | | |
| Maskinens glidförhållande | 20 % | 18 % | 20 % | 18 % |
| Transmissionstyp | 280 | 300 | 250 | 260 |
| Fast hastighet Capstan Dia. (mm) | Med högprecisionssliputrustning | Med kedja |
| Upptagningsmotoreffekt (KW) | 11(15) | 11 |
| Smörjtyp | Full fördjupning | Spray typ |
| Storlek på upprullningsspolen (mm) | Φ500/Φ630 (hålet är Φ127 mm) eller ändras efter krav |
| Valfri utrustning | 1. Kontinuerlig glödgningsanordning 2. Coiler |
| Online kontinuerlig glödgningsenhet |
| Typ | 350T | 250T/B | 250T/A |
| Maskinens struktur | Horisontell | Vertikal | Vertikal |
| Glödgningshjul Dia.(mm) | Φ350 | Φ250 | Φ250 |
| Diameter för glödgningstråd (mm) | Φ0,8-Φ2,8 | Φ0,6-Φ2,2 | Φ0,4-Φ1,6 |
| Glödgningsskyddstyp | Ånga eller kväve |
| Glödgningsspänning | 0-65V(DC) | 0-60V(DC) |
| Glödgningsström | 0-2500A(DC) | 0-(2000A,1500A,1200A)(DC) |

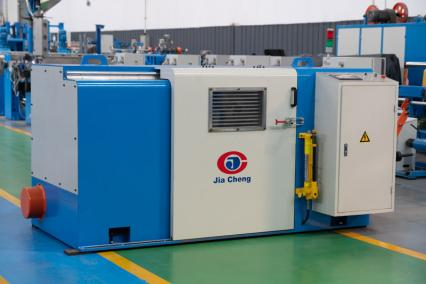

JCJX-650P automatisk dubbelvridningsmaskin
Den är anpassad för att tvinna den kala koppartråden, den tennbelagda tråden och den lackerade tråden, som är mer än 7 trådar. Den magnetiska bromsen, som bromsar automatiskt när vajern går sönder, antar en magnetisk pulverkopplingstyp. (PLC-kontrollutgång).
1. Givaren antar varumärket INOVANCE, lager är importerade märken.
2. Motorn antar det nationella förstklassiga varumärket
3. Lågspänning på-av, broms anta det högsta märket hemma och utomlands.
| Maskintyp | JCJX-300P | JCJX-500P | JCJX-500PB |
| Använd | För buntning av 7 blank koppar, förtennad tråd, emaljerad tråd |
| Kontrolltyp | PLC HMI Inverterkontroll |
| Vridsektionsarea (mm2) | 0,035-0,45 | 0,05-2,50 | 0,05-4,00 |
| Koppartråd Dia.(mm) | Φ0,05-Φ0,25 | Φ0,10-Φ0,45 | Φ0,10-Φ0,52 |
| Vridningsstigning (mm) | 2.00-17.17 | 6.30-50.40 | 6.30-80.5 |
| Vridningsriktning | S eller Z |
| Upptagningsspänning | Spänning Styrs av magnetisk koppling |
| Max huvudaxelhastighet (r/min) | 3000 | 3000 | 2500 |
| Traverserande typ | Tvärgående och avstånd kan justeras genom att bära tvärs |
| Lagersmörjning | Smörjnippel med högtemperaturolja | Tunn oljesmörjning, cirkulationskylning |
| Typ av spolning och lossning | Hydraulisk typ |
| Max. Bobbin Dia. | Φ300 | Φ500 | Φ500 |
| Automatisk stoppenhet | Automatiskt stopp när inställd längd uppnås, och tråden bruten inuti och utanför |
| Broms | Magnetisk broms |
| Motoreffekt (kw) | 4 | 5.5 | 5.5 |
| Huvudaxelns centrumhöjd (mm) | 630 | 700 | 700 |

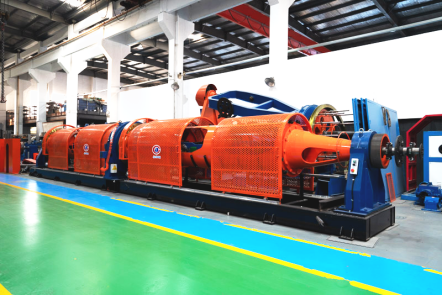

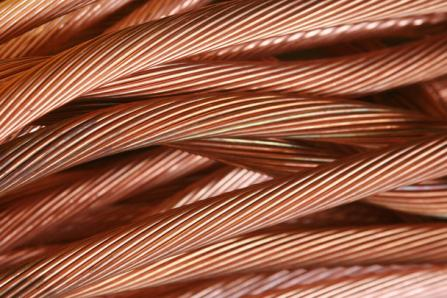

JCJX-500/1 6 Tubular Strander
Maskinen används för att tillverka tvinnad koppartråd, stålkärnad aluminiumtråd och stålrep. Den kan också användas för tvinnad ståltråd och isolerad tråd.
Enligt olika modeller kan den maximala vridbara ytterdiametern väljas: 12 mm och 15 m. Enligt olika modeller är intervallet för vridning 20~181, 20~331, 36~274
1. Fungerar bekvämt, PLC HMI inverterkontroll.
2. Låg kostnad och hög effektivitet.
3. Hög hastighet, hög kapacitet.
4. Den här maskinen används för att göra tvinnad koppartråd, stålkärnad aluminiumtråd och stålrep. Den kan också användas för tvinnad ståltråd och isolerad tråd.
| Maskintyp | 400 typ | 500 typ | 630 typ |
| Enkel koppartrådsdiameter | Ø1,0-2,5mm | Ø 1,3-4,5 mm |
| Enkel ståltrådsdiameter | Ø1,5-3,0 | Ø1,3-3,5mm |
| Enkel aluminiumtrådsdiameter | Ø1,5-4,0mm | Ø1,8-5mm |
| Max strandad dia. | 12 mm | 15 mm |
| Pitch räckvidd | 20-181 mm | 20-331 mm | 36-274 mm |
| Rörets rotationshastighet | 700r/min | Stort lager typ 600r/min | Stort lager typ 500r/min |
| Stödhjul 500r/min | Stödhjul 350r/min |
| Draghjul dia | Ø800 400 mm | Ø1250mm | Ø1250mm |
| Pay-off bobin inuti strander | 400mm | 500 mm | 630 mm |
| Storlek på upptagningsspolen | PN800-1250mm | PN800-1600mm | PN1200-2000mm |

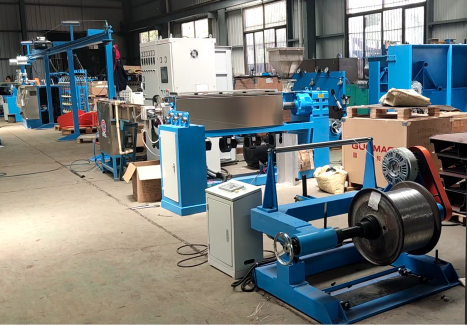

JCJX-70 35 Extruder Machine
Exakt design av skruven, hållbar, icke-slem, tar inte bort krom, byter färg snabbt, med hög kapacitet, hög kvalitet, trådens koncentricitet är mer än 90%, med hög precision ±0,03. Med pekskärm PLC-kontroll, enkel användning, mer hommization.
1. Användning: den används för isolering av kabel med PVC, LDPE, NYLON, TPU.
2. Produktionslinjen består av: pay off, huvudmaskin, huvudskåp, fast tråg, dragkraft, upptagning.
3. Valfria delar: larv, gnistrande maskin, diametertestande lasermätare, LSZH-skruv, upptagning och lön av portaltyp, upptagning och avbetalning av ändaxeltyp.
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Skruvdia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Skruv L/D-förhållande | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extruderingskapacitet (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extruderingskapacitet (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extruderingskapacitet (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Huvudmotoreffekt | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Total kraft | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Färdig diameter (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Pay-off spolestorlek (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pay-off Kraft | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ av avdragsenhet | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Drag-off Unit Power | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Ackumulatorlängd (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Storlek på upprullningsspolen (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Upptagningskraft | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Linjehastighet (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimension (m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Vikt (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

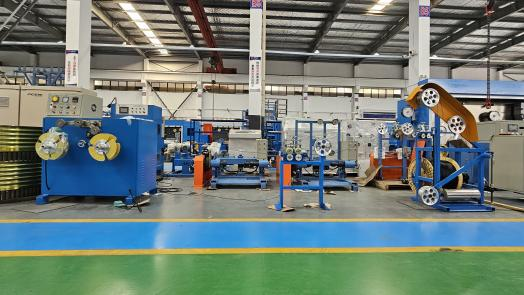

JCJX-630/1250 lindningsmaskin
Den används främst för att rulla långa rullar av trådar eller kablar till spolar för att underlätta efterföljande packning, transport och användning.
Funktion:
1. Den automatiska spänningen kan styra utdelningsenheten, kablar är placerade pertect på spolen.;
2. Antagandet av auto pay off set, pay off tråd är i sin ordning.
3. Hög effektivitet, i allmänhet, producera 700 på 8 timmar, lyft tre gånger.
| Modell | Φ630 mm | Φ1250 mm | Φ1250-Φ1600mm |
| Tillämpligt ledningsräckvidd | 0,5-6mm2 | 10-70mm2 | 10-240mm2 |
| Överskridande spänning | Automatiskt |
| Huvudmotorns hastighet | 0-600 r/min | 0-300 r/min | 0-300 r/min |
| Laddar spoltyp | Spaktyp | Elektrisk typ | Elektrisk typ |
| Pay-off-bibbin-modell | Φ400-630 mm | Φ800-1250 mm | Φ1000-1600mm |
| Tryck på modell | Utvändig Dia .≤320 mm Inre Dia. 120 mm Bredd 30-100 mm | Utsida Dia.≤600 mm Inre Dia. 200300 mm Bredd 60-150 mm 150-200 mm | 50-250 |
| Power | 2,2kw | 3kw | 4kw |
| Mätarens bänkstruktur | Typ of wheel pressure | Typ av dubbla hjul med lufttryck | Dubbelt hjul typ med lufttryck |
| Induktionstyp/ Mätnoggrannhet | Roterande kodare/0,5 % | Roterande kodare/0,5 % | Roterande kodare/0,5 % |
