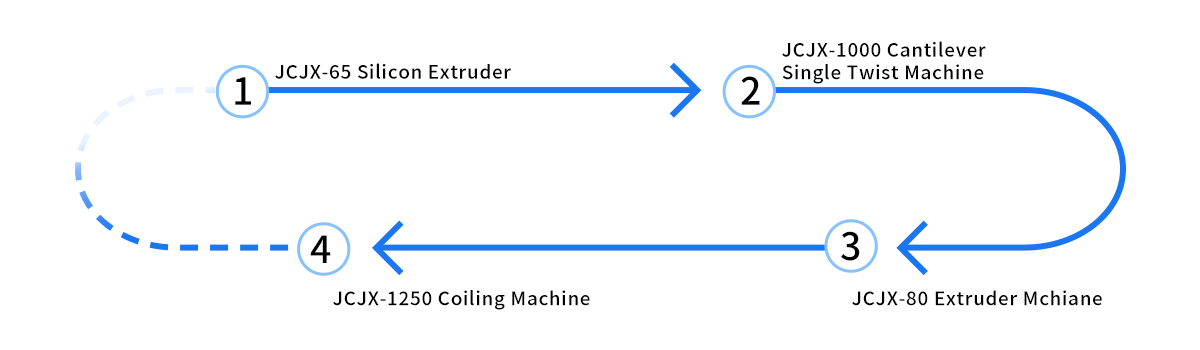

Det finns totalt fyra produktionslinjer, och detaljerna är som följer:
1. JCJX-65 Silicon Extruder Extrudering av kärntråd
2. JCJX-1000 Cantilever Single Twist Machine Vridning av kärntråd
3. JCJX-80 Extruder Extrudering av mantel
4. JCJX-1250 lindningsmaskin Upprullning

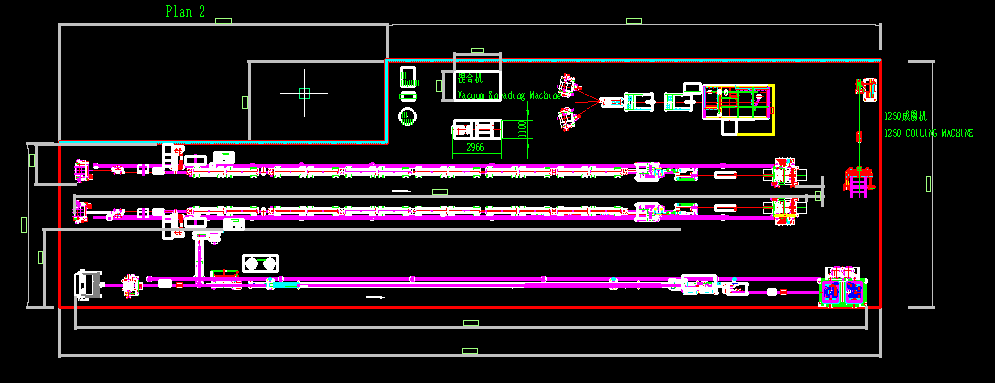

Kundens fabriksplaneringsritningar
Jiangsu Jiacheng Technology Co., Ltd. har engagerat sig i utvecklingen av kabeltillverkningsutrustningsindustrin sedan starten 1990. Vi är ett professionellt företag som tillverkar olika typer av tråd- och kabeltillverkningsutrustning såsom tråddragningsmaskiner, vridningsmaskiner, extrudermaskiner, lindnings- och omslagsmaskiner, trådnings- och relaterade trådmaskiner och andra relaterade trådar. kabeltillverkningsmaskin.

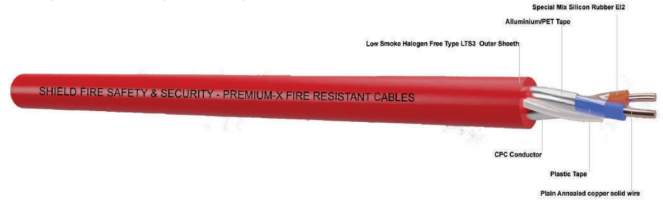

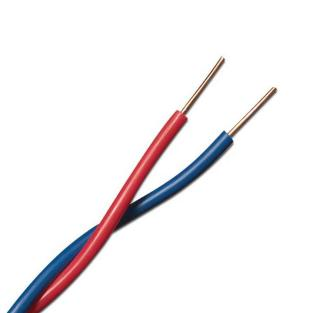

Nyligen nådde vårt företag framgångsrikt ett samarbetsavtal med en kund i Förenade Arabemiraten och levererade en komplett plan för produktion av en 2-kärnig 1,5-2,5 kvadratmeter brandsäker kabelproduktionslinje. Under godkännandeprocessen erkände kunden vårt företags mekaniska prestanda, kvalitet och olika eftermarknadstjänster och ser fram emot ytterligare samarbete med Jiacheng Technology i framtiden.

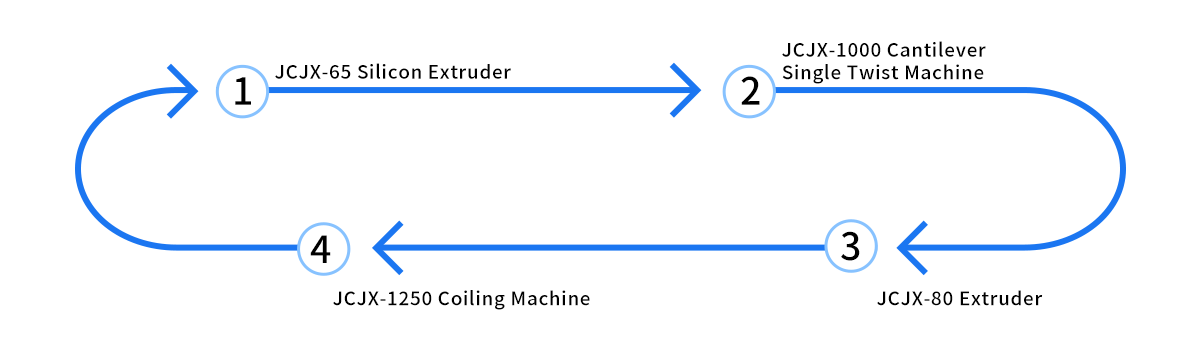

Produktionslinjeprocess:
Hela planeringsritningen

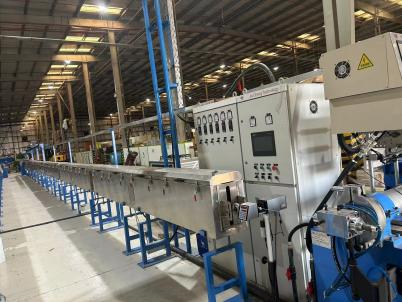

JCJX-65 Silicon Extruder
Gäller alla typer av högtemperatur silikongummikabel och högtemperaturmantel.
1. PLC Pekskärmskontroll, justering och övervakning av parameter för hela produktionslinjen.
2. Silikongummi används skruv och cylinder, tvärhuvud och stansar för att förhindra inre vulkanisering.
3. Silikongummi används för att undvika att justera munstyckshuvudet, automatisk kontroll av vattenkylningssystem eller manuell kontroll.
4. Med återkopplingssystem för precisionstestning för att säkerställa exakt tråddiameter för att minska kostnaderna.
| Modellll | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Huvudmaskinens effekt (kw) | 11 | 22 | 37 | 45 |
| Extruderingskapacitet (kg/h) | 30 | 80 | 135 | 260 |
| Skruvdiameter (mm) | φ45 | Φ70 | φ90 | φ120 |
| Skruv L/D-förhållande | 12:1 | 14:1 | 14:1 | 14:1 |
| Utbetalningsspolstorlek (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| Ledarstorlekar (mm) | φ0,2-3,0 | Φ1,5-6,0 | φ2,1-10 | φ5,0-15 |
| Färdiga kabelstorlekar (mm) | φ0,8-5,0 | Φ1,8-8,0 | φ3,0-12 | φ8,0-20 |
| Vulkaniseringstankens längd (m) | 12 | 16 | 24 | 24 |
| Värmekraft | Sektion 36kw | Sektion 48kw | Sektion 72kw | Sektion 84kw |
| Dragmotor (kw) | 2.2 | 4 | 7.5 | 11 |
| Produktionshastighet (m/min) | 10-200 | 10-200 | 4-40 | 4-40 |
| Storlekar på upprullningsspolen (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

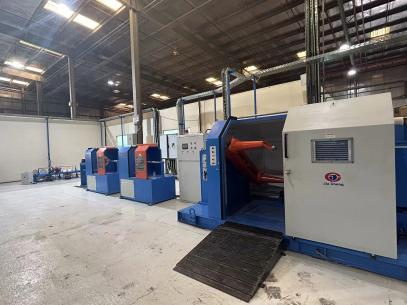

JCJX-1000 Cantilever Single Twist Machine
Den är van vid alla typer av kabel och lindning och används även för alla typer av mjuka ledare och datorkabel, ruber kabelkontrollkabel som KVVRP, KVVR, RVV, KVV.
1) Mer stabilitet, hög produktionseffektivitet, lågt ljud och lätt att använda.
2) Den kan tvinna både kabel och koppartråd.
3) Vridning och lindning samtidigt.
| Modellll | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Pay-off undertrådsdia.(mm) | Φ400-Φ500-Φ630 |
| Upprullningsspolens diameter (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Tillämplig tråddia.(mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Huvudmotoreffekt (kw) | 11 | 15 | 15 | 20 |
| Max. lay-up dia.(mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Vridningsstigning (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Antal rotationer (r/min) | 1000 | 800 | 600 | 550 |
| Ta upp spänningen | Pneumatisk spänning |
| Traverserande stil | Steglös reglering, enligt spolens rotationshastighet och fram- och återgående rörelse |
| Förflyttningsavstånd (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Vridningsriktning | S eller Z Riktningsfri beteckning |
| Typ av omslag | Centrera trådlindning eller sidolindning |

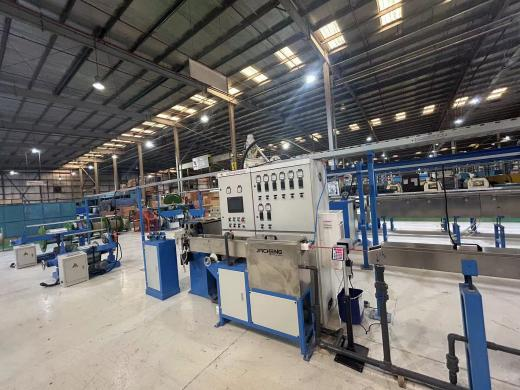

JCJX-80 Extruder
Den används för isolering av tråd och kabel med PVC, LDPE, NYLON, TPU. Det kan också vara utrustning med trippel co-extrudering crosshead och dubbellager.
1. Produktionslinje består av: pay off, huvudmaskin, huvudskåp, fast tråg, rörligt tråg, ackumulator, dragkraft, upptagning, gnistprovare.
2. Valfria delar: aktiv betalning, förvärmare, pulvermaskin, diametertestande lasermätare, LSZH-skruv, enkel- och dubbelspolupptagningsmaskin, upprullnings- och omslagsmaskin.
3. Funktion: exakt utformning av skruven, hållbar, icke-slem, tar inte bort krom, ändra färg snabbt, med hög kapacitet, hög kvalitet, trådens koncentricitet är mer än 90%, med hög precision ±0,03. Med pekskärm PLC-kontroll, enkel användning, mer hommization.
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Skruvdia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Skruv L/D-förhållande | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extruderingskapacitet (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extruderingskapacitet (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extruderingskapacitet (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Huvudmotoreffekt | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Total kraft | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Färdig diameter (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Pay-off spolestorlek (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pay-off Kraft | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ av avdragsenhet | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Drag-off Unit Power | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Ackumulatorlängd (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Storlek på upprullningsspolen (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Upptagningskraft | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Linjehastighet (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimension (m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Vikt (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

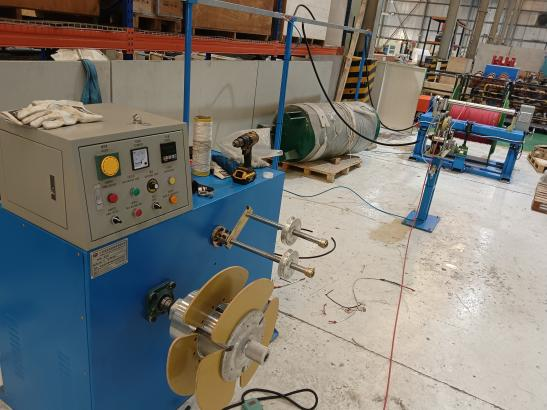

JCJX-1250 lindningsmaskin
Den används främst för att rulla långa rullar av trådar eller kablar till spolar för att underlätta efterföljande packning, transport och användning.
Funktion:
1. Den automatiska spänningen kan styra utdelningsenheten, kablar är placerade pertect på spolen.;
2. Antagandet av auto pay off set, pay off tråd är i sin ordning.
3. Hög effektivitet ger i allmänhet 700 på 8 timmar, lyft tre gånger.
| Modellll | Φ630 mm | Φ1250 mm | Φ1250-Φ1600mm |
| Tillämpligt ledningsräckvidd | 0,5-6mm2 | 10-70mm2 | 10-240mm2 |
| Överskridande spänning | Automatiskt |
| Huvudmotorns hastighet | 0-600 r/min | 0-300 r/min | 0-300 r/min |
| Laddar spoltyp | Spaktyp | Elektrisk typ | Elektrisk typ |
| Pay-off-bibbin-modell | Φ400-630 mm | Φ800-1250 mm | Φ1000-1600mm |
| Tryck på modell | Utvändig Dia .≤320 mm Inre Dia. 120 mm Bredd 30-100 mm | Utsida Dia.≤600 mm Inre Dia. 200300 mm Bredd 60-150 mm 150-200 mm | 50-250 |
| Power | 2,2kw | 3kw | 4kw |
| Mätarens bänkstruktur | Typ of wheel pressure | Typ av dubbla hjul med lufttryck | Dubbelt hjul typ med lufttryck |
| Induktionstyp/ Mätnoggrannhet | Roterande kodare/0,5 % | Roterande kodare/0,5 % | Roterande kodare/0,5 % |
